三菱
Q系列
设置以太网通讯参数

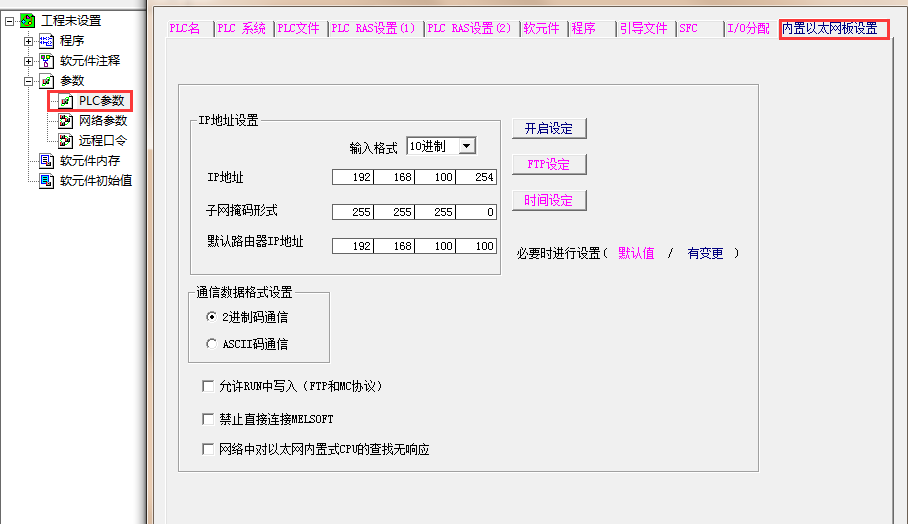

1.运行三菱Q系列PLC配置软件，在左侧导航栏选择【参数】>【PLC参数】，在弹出的对话框中选择【内置以太网板设置】页签，设置“IP地址”。

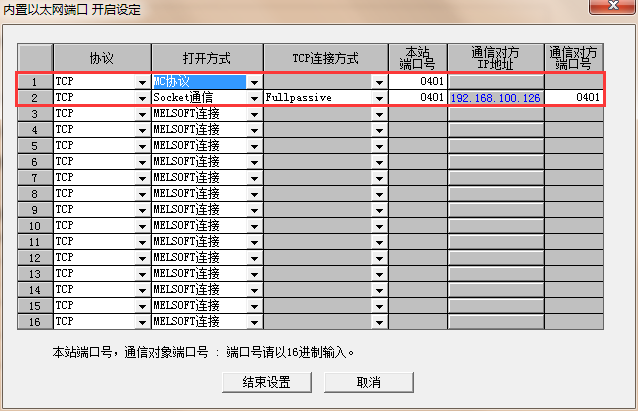

2.点击“开启设定”，在弹出的【内置以太网端口 开启设定】对话框中，编辑相关参数（配置方法请参见下表），点击“结束设置”。
| 端口 | 协议 | 打开方式 | TCP连接方式 | 本站端口号 | 通信对方IP地址 | 通信对方端口号 |
|---|---|---|---|---|---|---|
| 1 | TCP | MC协议 | 0401 | |||
| 2 | TCP | Socket通讯 | Fullpassive | 0401 | 输入本机的IP | 0401 |

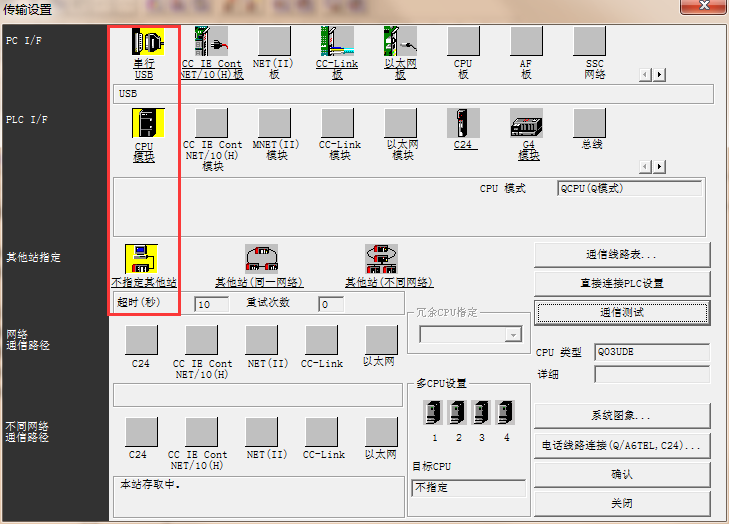

3.在菜单栏选择【在线】>【传输设置】。
- 双击“串行USB”，选择USB方式，点击”确定“；
- 双击“CPU模块”，点击”确定“；
- 双击“不指定其他站”，点击”确定“；
保证USB通讯顺畅，点击“通信测试”，弹出【通讯成功】提示。

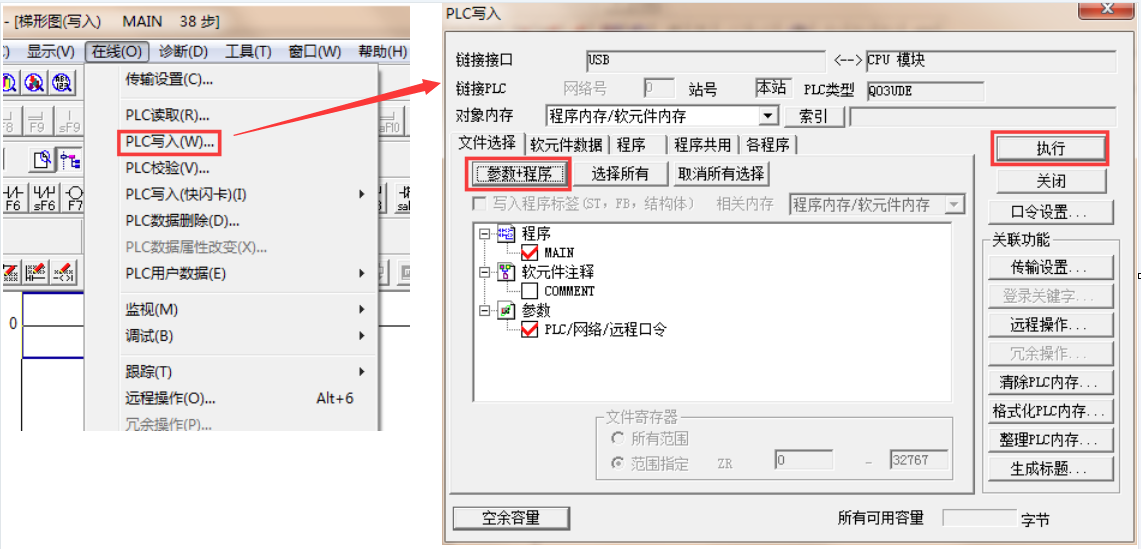

4.在菜单栏选择【在线】>【PLC写入】，在弹出的【PLC写入】对话框中，点击“参数+程序”，勾选对应程序和参数，点击”执行“。
以太网透传
请先将PLC设置为以太网通讯。
1.建立以太网透传通道，请参考：以太网透传FBox通讯设置。

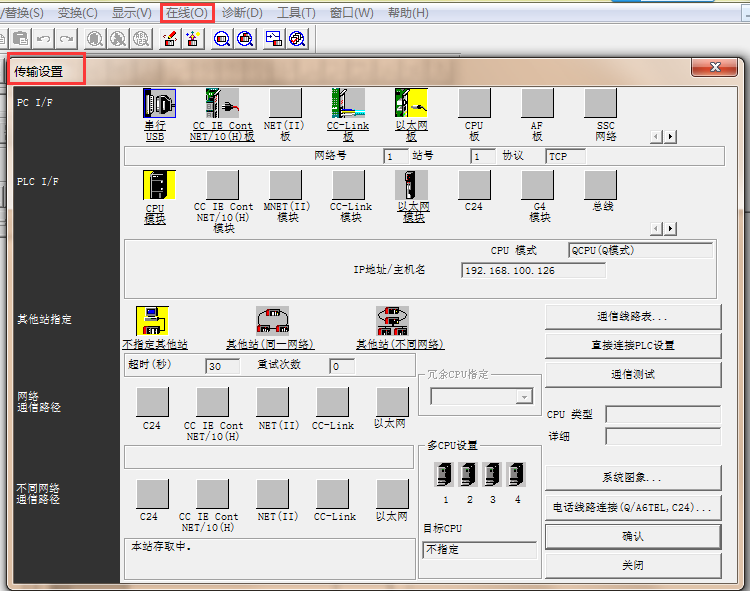

2.在菜单栏选择【在线】>【传输设置】，在弹出的【传输设置】对话框中点击“以太网板”。

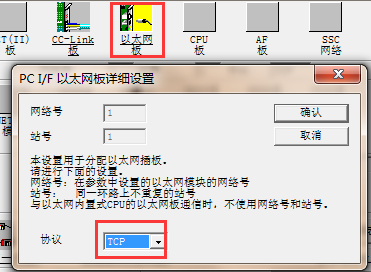

3.在弹出的【PC I/F 以太网板详细设置】对话框中选择TCP协议，点击”确认“。

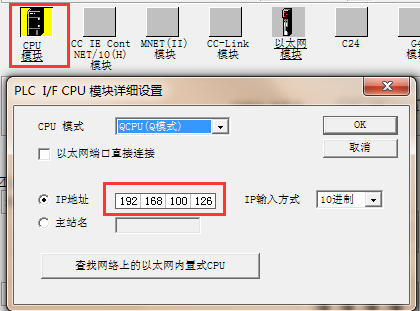

4.在【传输设置】对话框中点击“CPU模块”，在弹出的【PLC I/F CPU 模块详细设置】对话框中设置IP地址为安装FlexManager客户端的PC的IP地址，点击“OK”

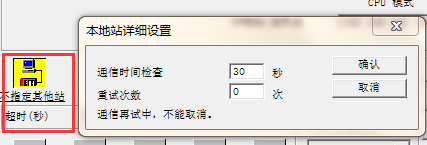

5.在【传输设置】对话框中点击“不指定其他站”，在弹出的【本地站详细设置】对话框中点击”确认“。

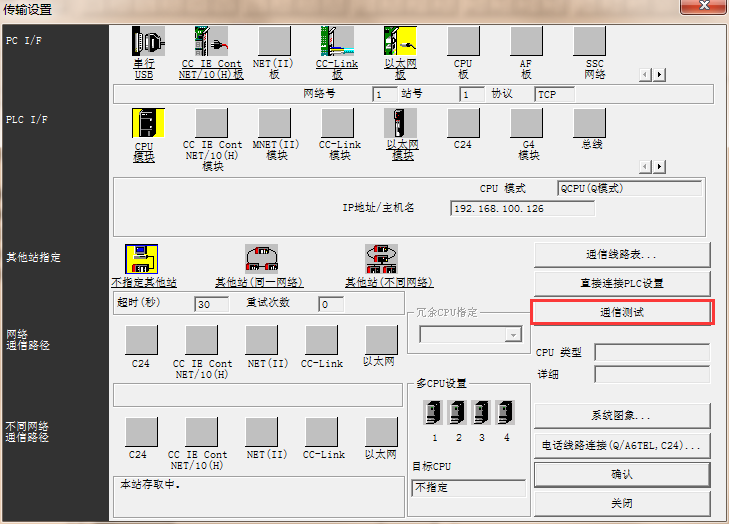

6.在【传输设置】对话框中，点击“通信测试”。
7.通讯连接成功后，弹出【MELSOFT系列GX Developer】对话框，点击”确定“。
注意：点击【MELSOFT系列GX Developer】对话框右上角的“关闭”，以上设置不会被保存。请点击“确定”。
8.此时即可进行透传操作，包括PLC读取、PLC写入、监视。
