导入F5系列PLC地址标签

FBox通过串口或网口连接FLEXEM F5系列PLC时，可直接导入FLEXEM F5系列PLC的地址标签。

1.导出FLEXEM F5系列PLC的地址标签文件。

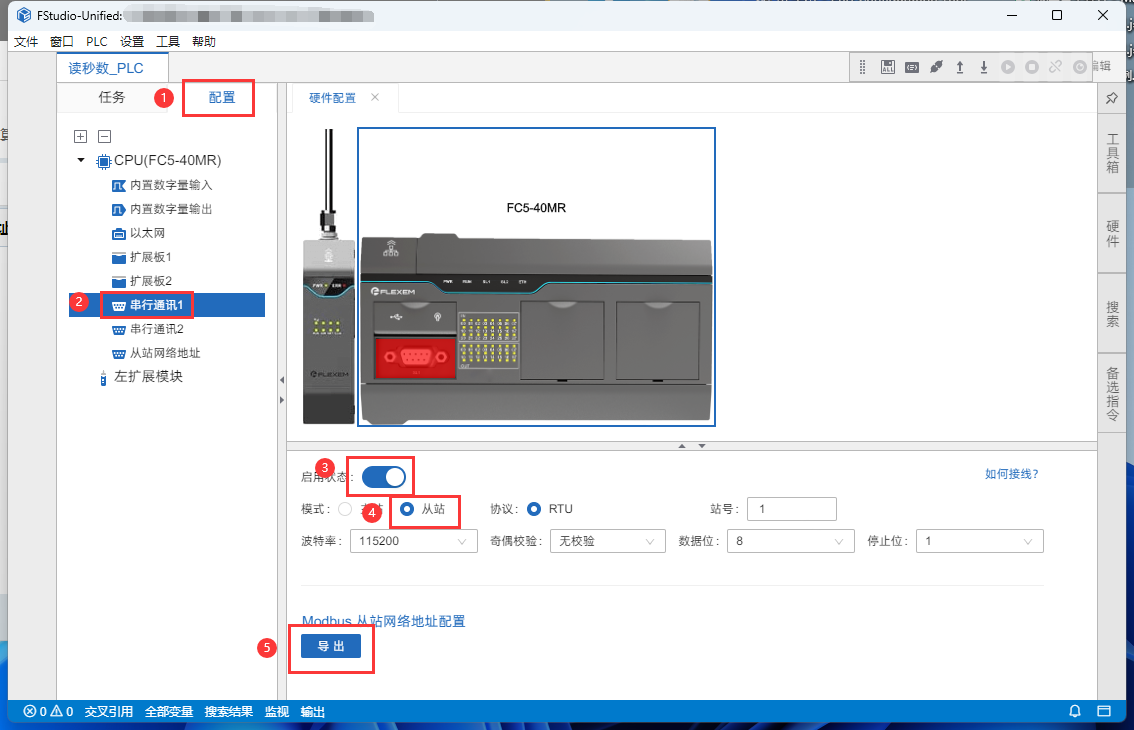

若FBox通过串口连接FLEXEM F5系列PLC，则操作方法如下：运行FStudio-Unified软件，打开F5系列PLC工程，点击”配置“，点击"串行通讯1”，开启“启用状态”，选择“从站”模式，点击“导出”即可导出FLEXEM F5系列PLC的Modbus从站网络地址配置信息。

image-20230926090742228

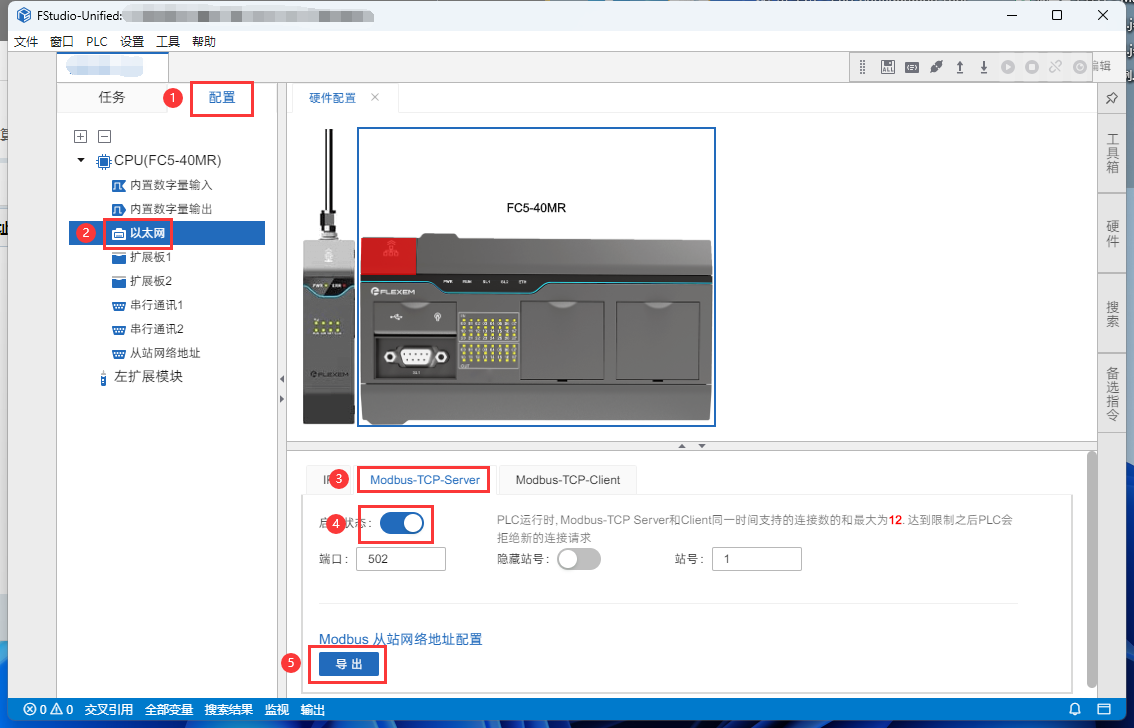

若FBox通过网口连接FLEXEM F5系列PLC，则操作方法如下：运行FStudio-Unified软件，打开F5系列PLC工程，点击“配置”，点击“以太网”，选择【Modbus-TCP-Server】页签，开启“启用状态”，点击“导出”，即可导出FLEXEM F5系列PLC的Modbus从站网络地址配置信息。

image-20230926090953551

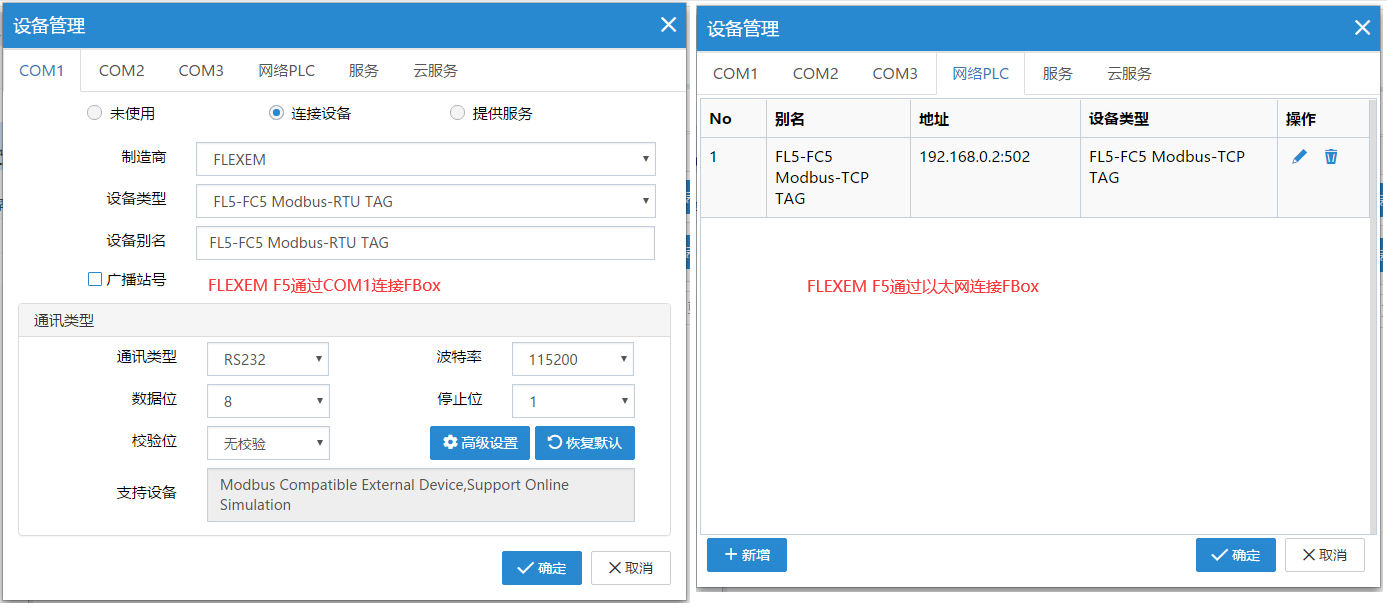

2.登录FlexManager，选择FBox，点击【远程下载】>【远程设备】，点击”设备管理“，在弹出的【设备管理】对话框中新增FLEXEM F5系列PLC设备，点击”确定“。

image-20230925191118237

3.选择FBox，点击【地址标签】，点击“导入/导出”，点击“导入F5文件"。

4.在弹出的【导入F5文件】对话框中，编辑相关信息，点击”确定“。

image-20230925191445083

【导入F5文件】对话框参数说明如下：

参数 说明
设备 选择通过串口或以太网添加的FLEXEM F5系列PLC设备。
文件 点击”选择文件“，选择FLEXEM F5系列PLC地址标签文件并导入。
F5标签生成监控点 默认：勾选，即导入FLEXEM F5系列PLC地址标签时会为导入的每个地址标签创建一个监控点。
分组 将F5标签生成的监控点添加到指定分组下。
