和利时

LK系列（以LK207为例）

以太网透传

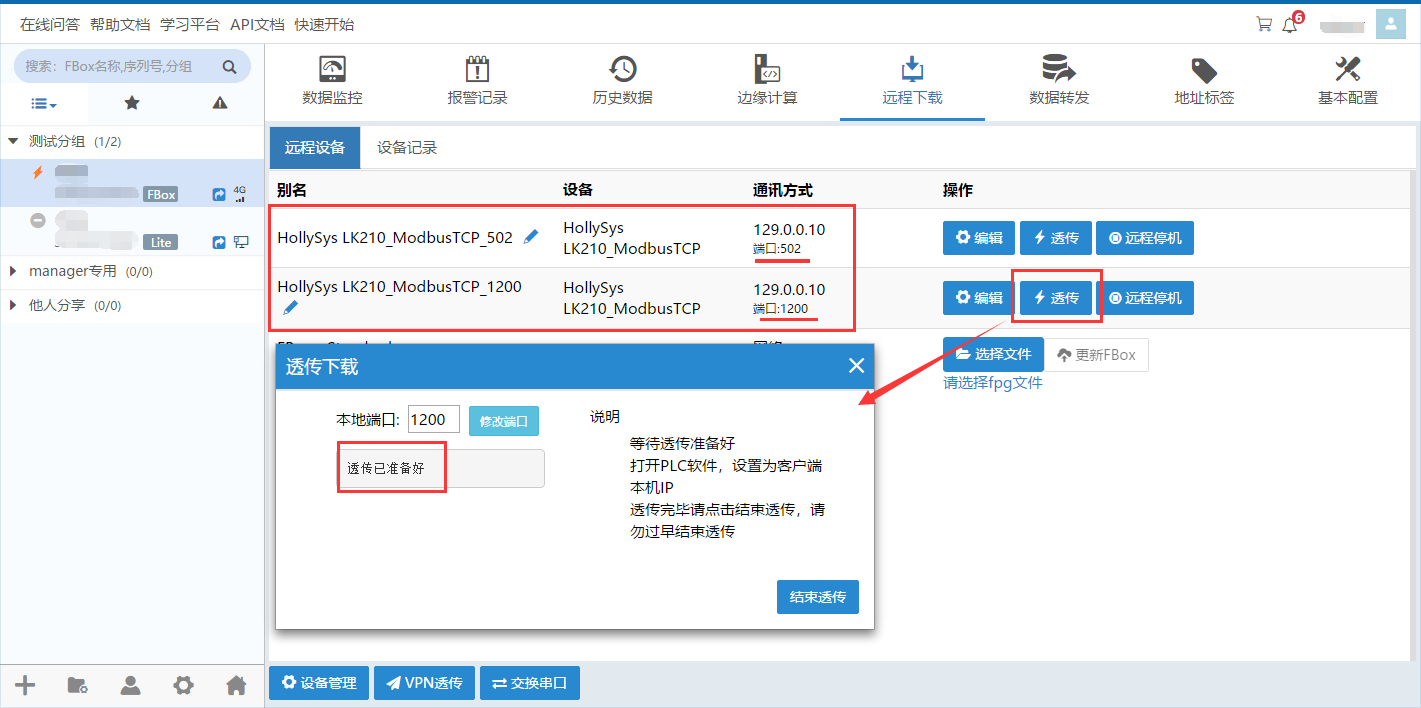

1.建立以太网透传通道，请参考：以太网透传FBox通讯设置。

  • 设置虚拟网卡IP为PLC的IP地址；

  • 添加网络PLC设备：HollySys LK210_ModbusTCP，端口为502；

  • 添加网络PLC设备：HollySys LK210_ModbusTCP，端口为1200，设置如下：

    （LK的编程端口号为1200，添加端口为1200的设备用于透传程序，端口号为502的设备用于串口通讯。）

    image-20231009172032678

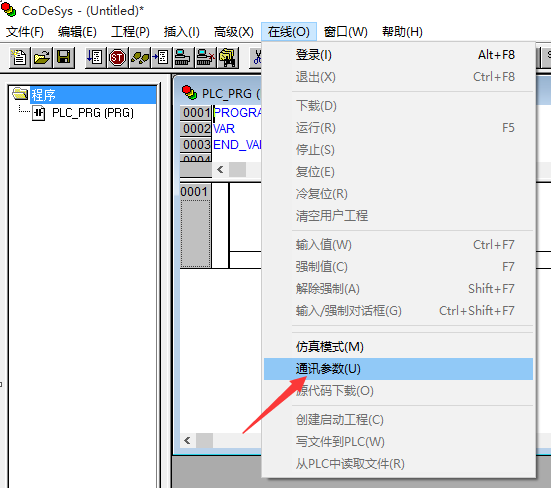

2.确定PLC钥匙开关在“REM”状态，运行PowerPro V4软件，编辑工程并编译成功后，在菜单栏选择【在线】>【通讯参数】。

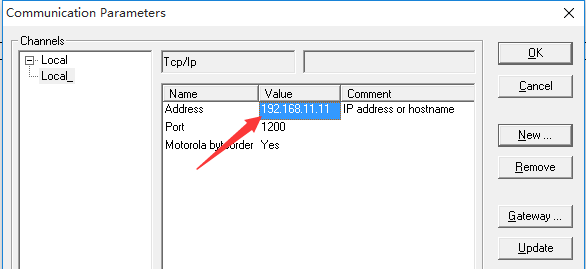

3.在弹出的【Communication Parameters】对话框中，设置“Address"为PLC的IP地址，点击“OK”。

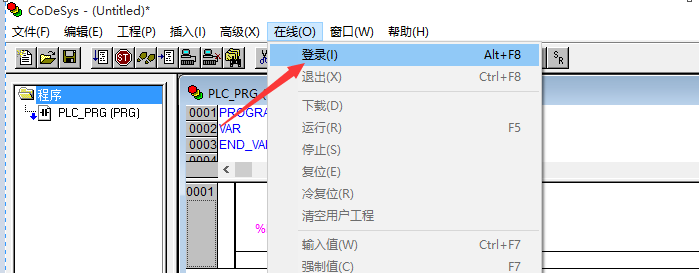

4.在菜单栏选择【在线】>【登录】。在弹出的【确认】对话框中，点击”是“更新PLC程序。

注：若登录PLC失败，请将PLC上的钥匙开关拨到RUN后再拨回REM状态，并在FlexManager中重新建立透传通道。
