安川

MP2300

VPN透传

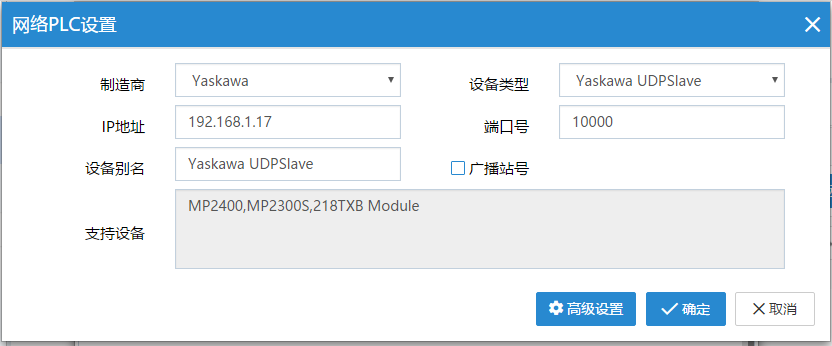

1.建立VPN透传通道，请参考：VPN透传FBox通讯设置。

image-20231009181538799

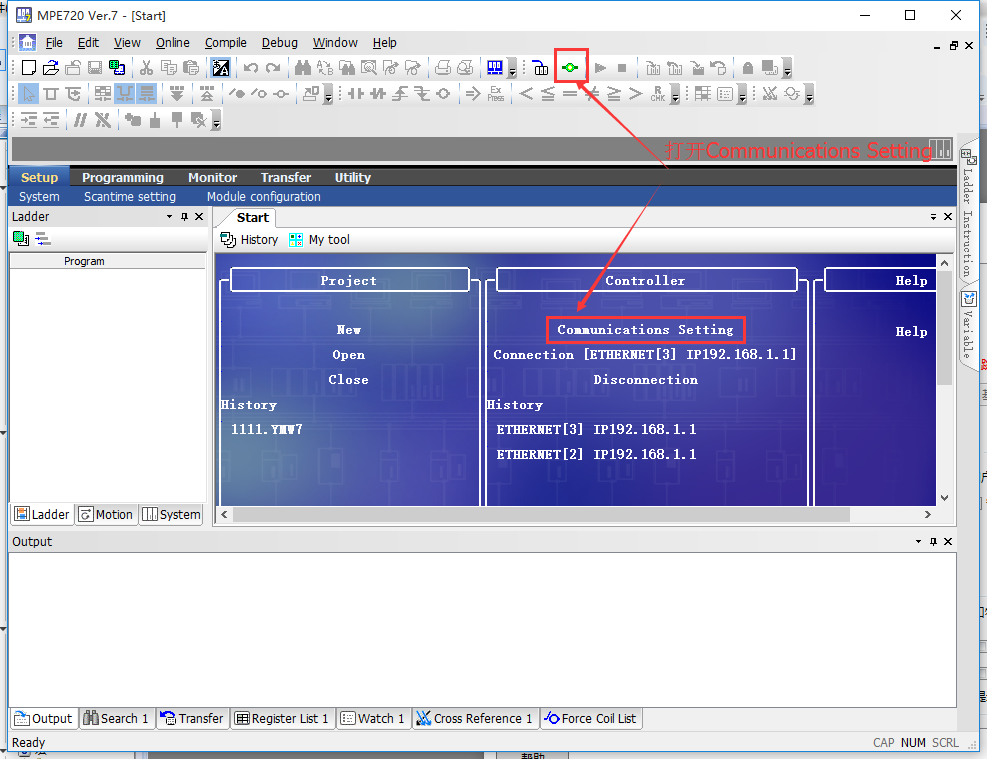

2.运行MPE720软件，点击工具栏中的image-20231007173945471图标（或点击【Setup】，点击“Communications Setting"）。

3.在弹出的【Communications Setting】对话框中，选择VPN使用的虚拟网卡，点击“Connection”。

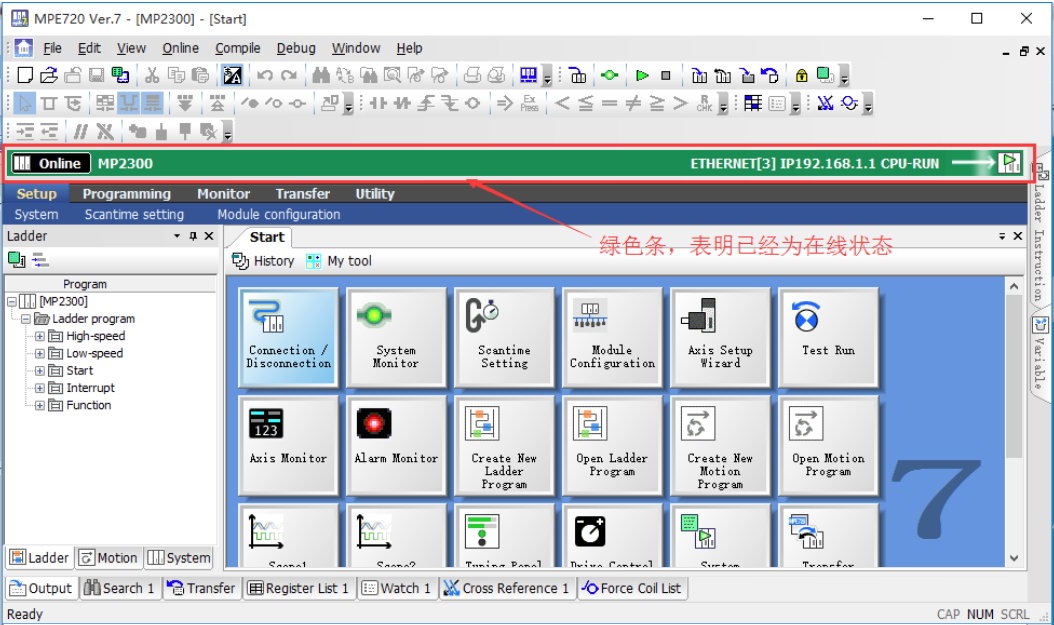

4.出现绿色横条及Online图标，说明与PLC连接成功。

image-20231007181515859

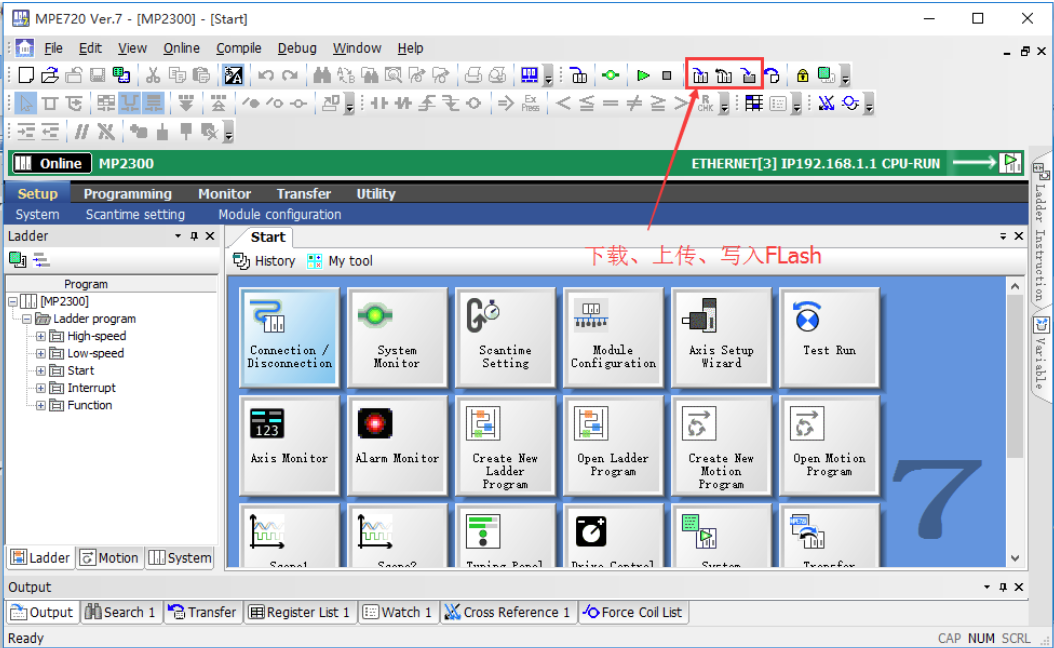

5.点击相应图标，进行程序的上传、下载及写入Flash等操作。

image-20231007181215702

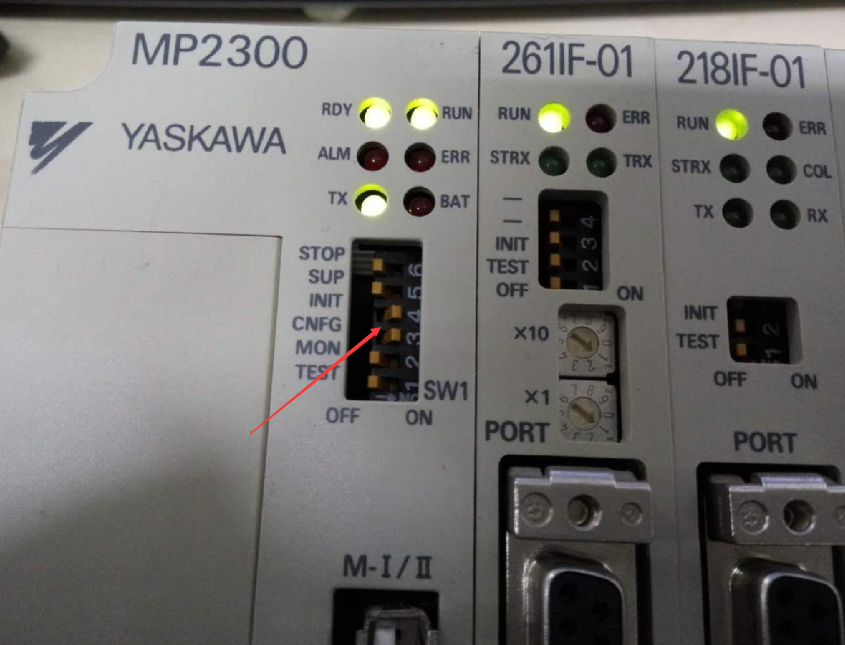

6.若PLC连接失败，请初始化或自动配置PLC，即将CPU上的拔码开关3和4拔到ON后，给PLC重新上电。

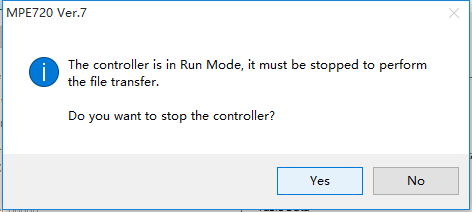

7.下载操作：1）点击image-20231007181925651图标，在弹出的【MPE720 Ver.7】对话框中，点击“Yes”。

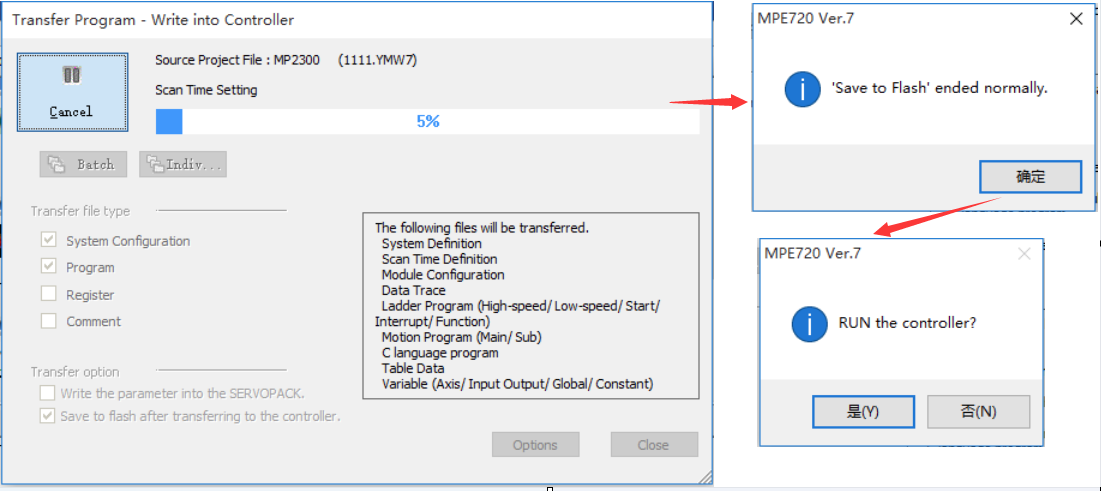

2）在弹出的【Transfer Program】对话框中，点击”Start“，下载程序至PLC，点击【MPE720 Ver.7】对话框中的“确定”。

image-20231007182255835

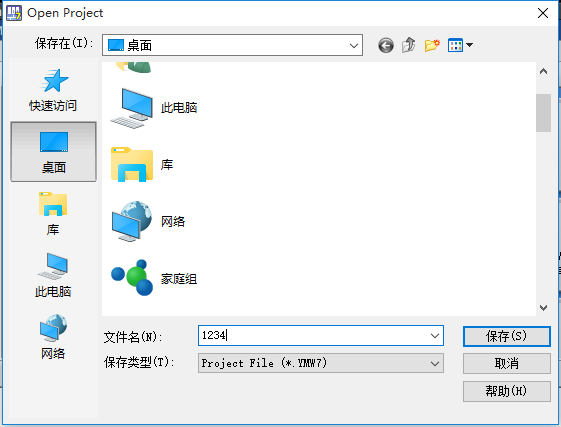

8.上传操作：1）点击image-20231007182401101图标，在弹出的【Open Project】对话框中选择保存路径，设置文件名，点击“保存”。

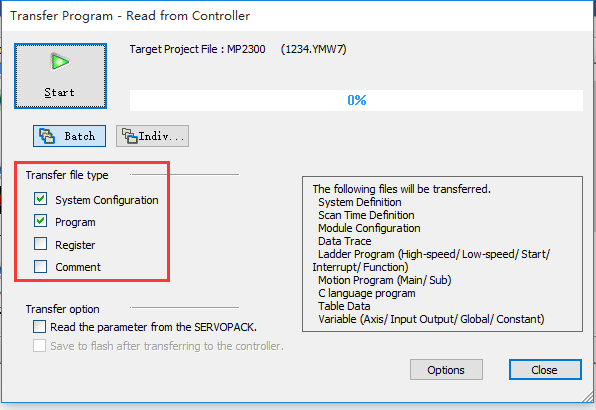

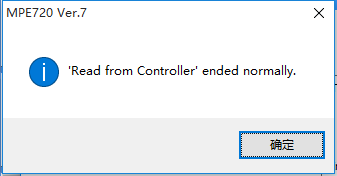

  1. 在弹出的【Transfer Program】对话框中，勾选“System Configuration"和"Program"，点击”Start“。上传完毕后，在弹出的【MPE720 Ver.7】对话框中，点击”确定“。

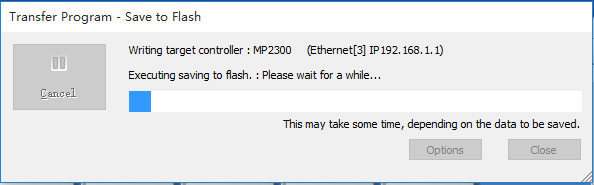

9.写入Flash操作：1） 点击image-20231007183206655图标，在弹出的【MPE720 Ver.7】对话框中，点击“确定”。

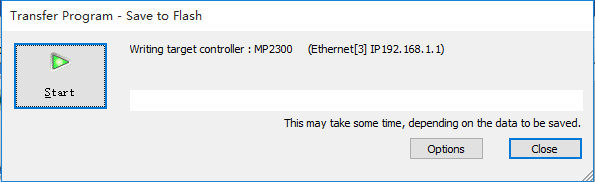

2） 在弹出的【Transfer Program】对话框中，点击“Start”，在弹出的【MPE720 Ver.7】对话框中，点击“Yes”。

3） 写入数据至Flash后，点击【MPE720 Ver.7】对话框的“确定”。
