AB(罗克韦尔)

1769-L36ERM

VPN透传

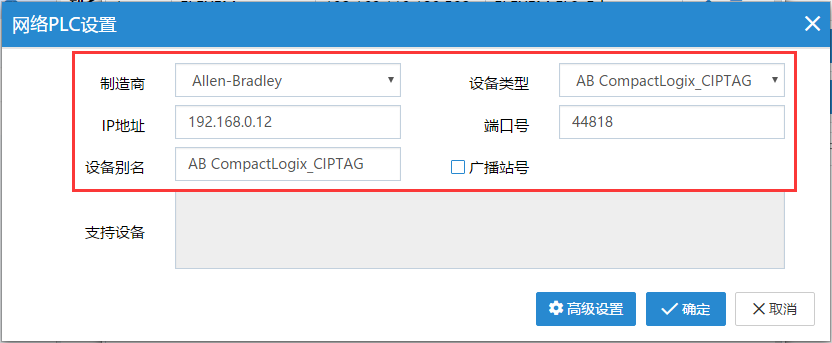

1.建立VPN透传通道，请参考：VPN透传FBox通讯设置

image-20231008141826567

2.运行RSLinx，再运行RSLogix 5000软件，在菜单栏选择【Communications】>【Who Active】。

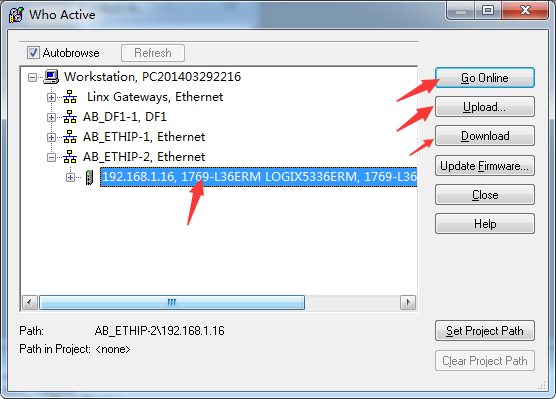

3.在弹出的【Who Active】对话框中选择"1769-L36ERM"，点击“Go Online”，或者点击“Download”。

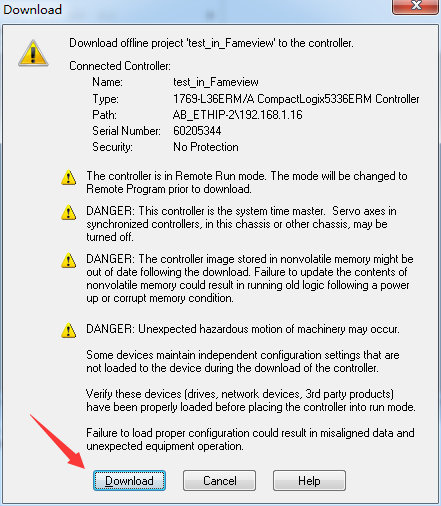

4.在弹出的【Download】对话框中，点击“Download”。

5.等待PLC程序下载完成。

Micro850

VPN透传

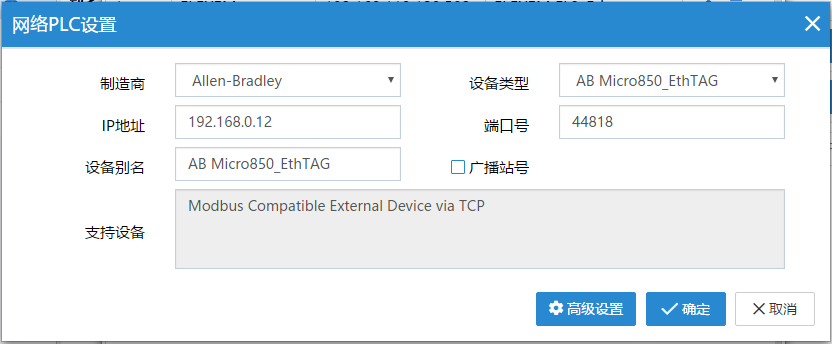

1.建立VPN透传通道，请参考：VPN透传FBox通讯设置。

image-20231008141906962

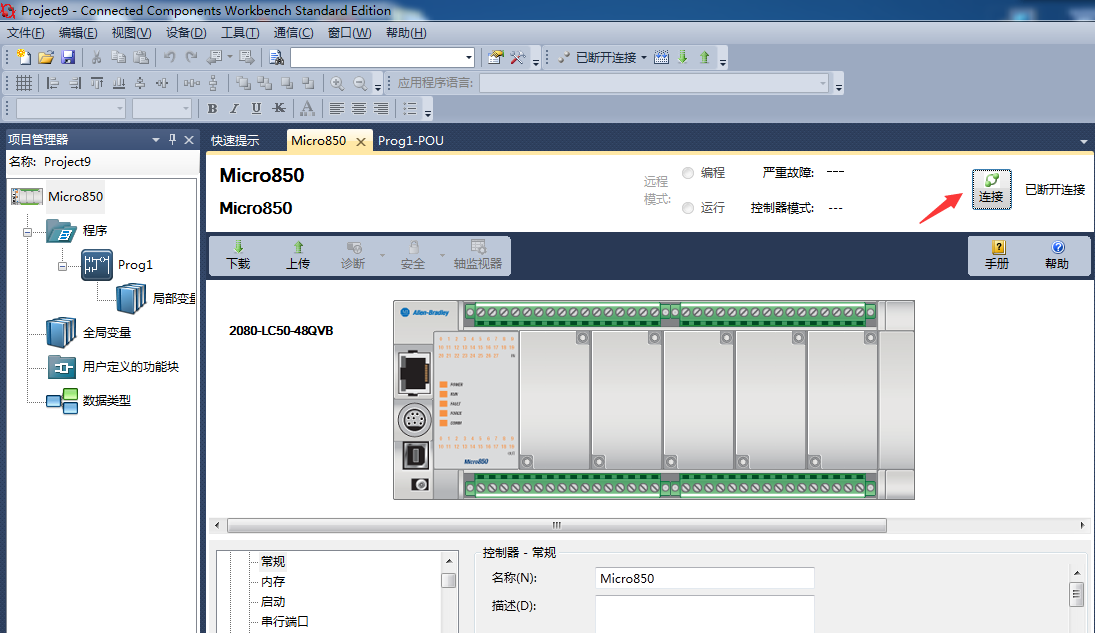

2.运行RSLinx软件，再运行CCW软件，点击image-20231009180315305图标。

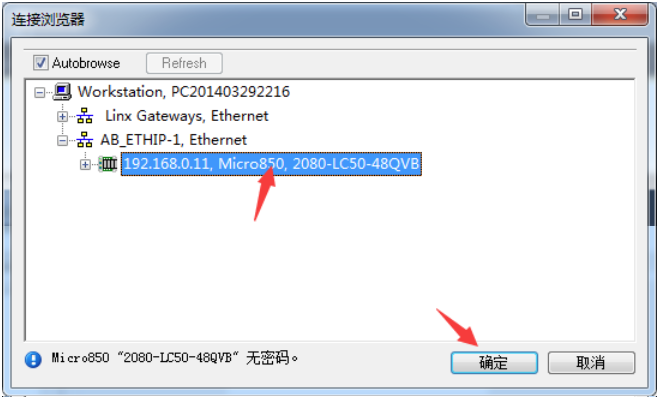

3.在弹出的【连接浏览器】对话框中选择Micro850 PLC，点击“确定”。

image-20231007153759225

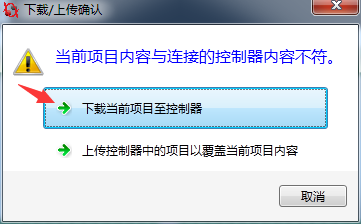

4.在弹出的【下载/上传确认】对话框中点击“下载当前项目至控制器”。

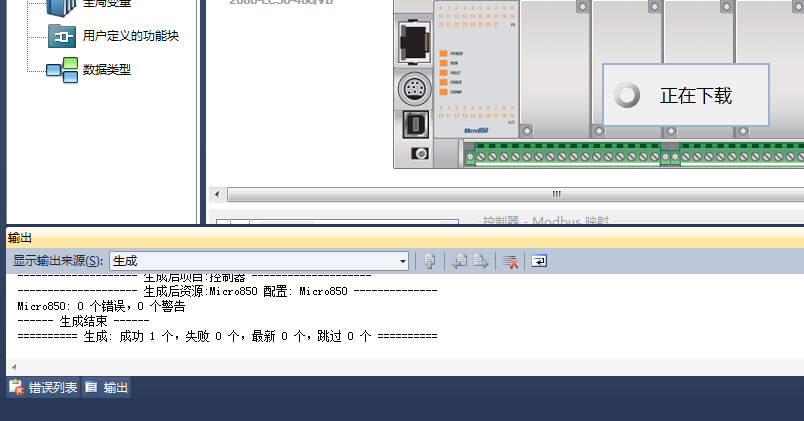

5.等待PLC程序下载完成。
