以太网透传

以FBox以太网透传FLEXEM FL3为例。

1. 设备设置

FLEXEM FL3的IP为192.168.110.120（与FBox的WAN IP不在同一网段），FLEXEM FL3通过以太网与FBox的LAN口通讯。

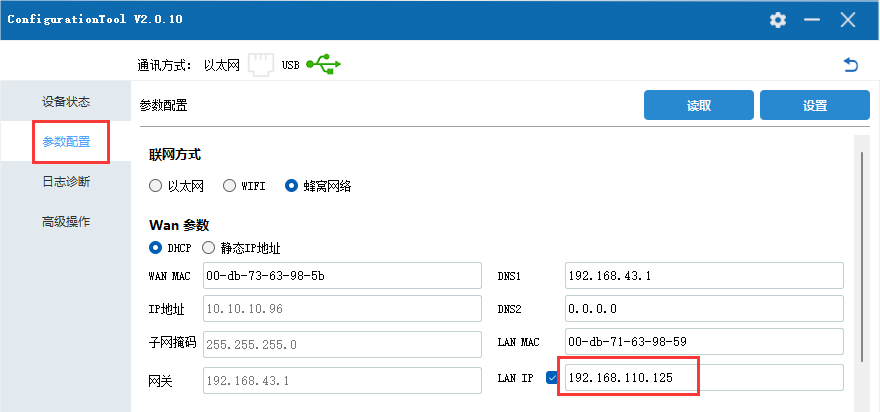

设置FBox的LAN IP为192.168.110.125（与PLC同一网段，不同IP地址），FBox在FlexManager上线。

image-20230927133522062

2. FlexManager设置

1.添加设备：选择FBox，点击【远程下载】>【远程设备】，点击“设备管理”，在弹出的【设备管理】对话框中选择【网络PLC】页签，点击“新增”，在弹出的【网络PLC设置】对话框中添加FLEXEM FL3，编辑高级设置参数。

image-20230927130719095

2.检查通讯状态：选择FBox，点击【数据监控】，点击”新建监控“，连接设备选择FLEXEM FL3，创建监控点。状态栏监控点状态为绿色即表明FBox与FLEXEM FL3通讯正常。

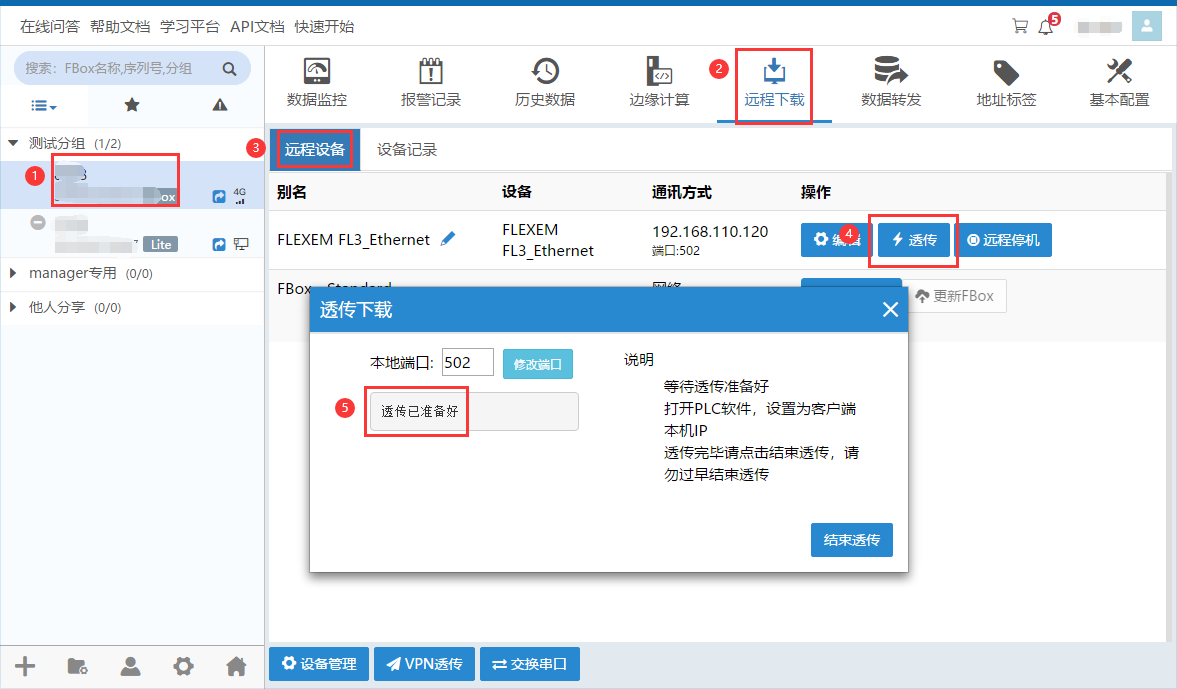

3.建立网口透传通道：选择FBox，点击【远程下载】>【远程设备】，点击”透传“，在弹出的【系统提示】对话框中点击”确定“，等待【透传下载】对话框的状态为“透传已准备好”，保留【透传下载】对话框直至PLC工程下发完成。

image-20230927134638331

3. PLC设置

1.运行PLC配置软件（FlexLogic），打开PLC程序，点击“工具”，点击“通信参数设置”，在弹出的【通信参数设置】对话框中选择“网口”，设置网口通信参数设置，点击“确定”。

image-20230927115005434

2.点击image-20231011193948058图标，在弹出的【FlexLogicLoader】对话框中点击“下载工程”，即可将PLC配置软件的工程下发到FLEXEM FL3。

3.PLC程序下发完成后，请关闭FlexMangaer的以太网透传通道，并重启FBox。
