FBox介绍

    繁易盒子(Flexem Box)简称FBox,是繁易物联网平台FlexManager中的一种工业互联网智能传输终端设备。

    FlexManager系统

    FlexManager系统,也称繁易云,通过互联网(以太网、GPRS、3G等),将现场的大量不同区域工业设备的数据或者程序,传输到远端的云数据中心,实现远

    程数据监控,设备诊断、程序维护和故障报警等功能,为用户提供一种简单可靠的工业互联网数据远程传输方案。

    FlexManager系统的组成:

    组成部分 说明
    设备端 FBox 和所连接的设备控制器、HMI和仪表等。
    服务器端 繁易云服务器群或用户自建私有云服务器。
    客户端 PC客户端/WEB客户端,手机APP,以及OPC/SDK等

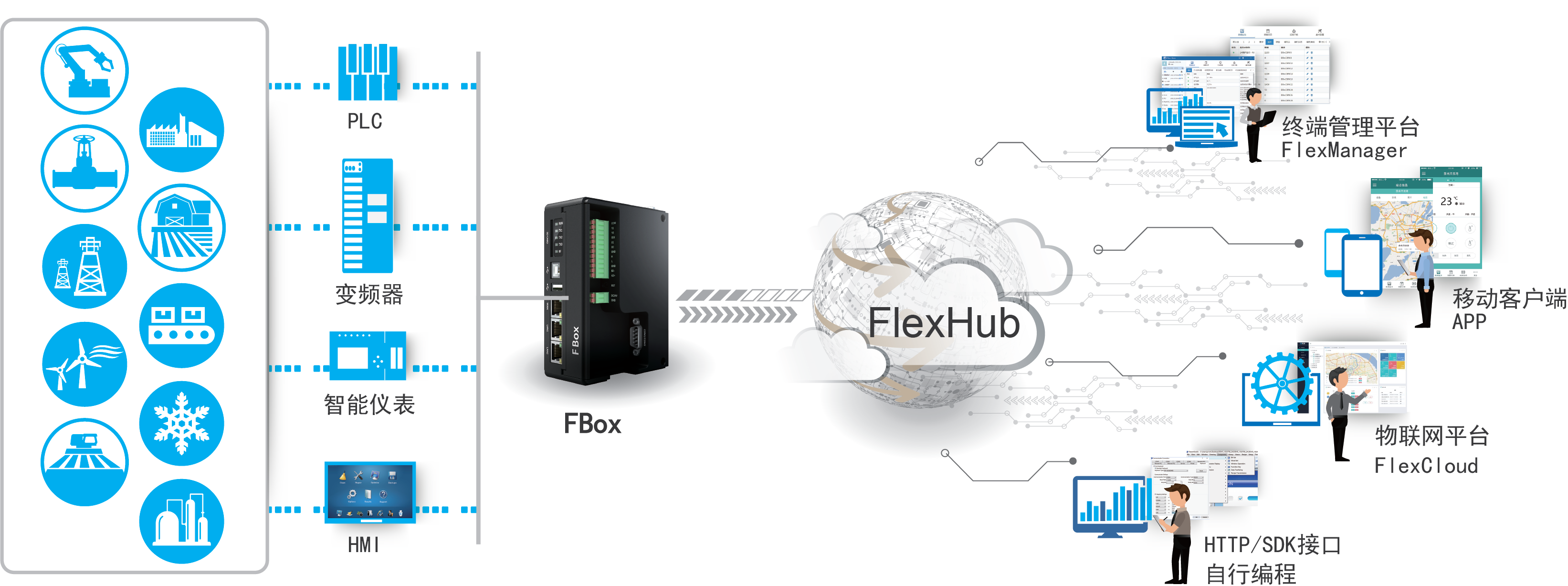

    FlexManager系统的各组成部分之间的关系如图:

    FlexManager系统

    在FlexManager系统中,云端服务器用于连接现场的大量FBox设备,实现大量远程设备的连接管理、数据采集、存储和传送等功能,是FlexManager系统的中枢。

    FBox设备是现场设备与用户客户端连接桥梁中的智能传输终端,负责将工业现场设备连接至云端服务器。

    FlexManager功能具有以下特点:

    • 支持网线、GPRS和4G连接,无需复杂配置,应用简单方便;

    • 支持绝大部分PLC远程程序下载和监控,减少用户出差;

    • 支持VPN,一键连接,简单方便;

    • 支持通过电脑客户端、手机APP和网页远程数据监控;

    • 支持数据报警,移动端APP可推送报警信息,也可配置短信推送和微信推送;

    • 支持历史数据记录,采集和记录登记的监控点的数据,并支持列表曲线的数据展示和常用的统计分析;

    • 支持远程停机功能,绑定盒子与PLC的连接,远程控制停机,便于租赁设备等的远程设备管理;

    • 接口开放,支持OPC接口,用户可自行组态;同时开放HTTP接口和SDK接口,用户可自行编程;

    • 支持权限分级,可以根据实际情况分配不同权限的账户信息,便于设备厂商和终端客户使用。

    FBox设备

    FBox设备是繁易最新推出的物联网平台(FlexManager)中的远程通讯设备,可以方便地实现现场设备的远程互联、远程下载和远程维护。

    FBox设备有六种类型:FBox、FBox-VPN、FBox-2G、FBox-4G、FBox-2G-lite、FBox-WiFi。其中FBox以太网版不带天线插口。

    在FlexManager系统中,云端服务器通过FBox设备将远程客户端与工业现场设备紧密联系起来。FBox设备基于ARM CORTEX A8处理器内核,具备3个以太网口,3个串行通讯口,具备WIFI/GPRS/4G等多种无线设备的互联能力。在实际应用中,将FBox产品安装在现场机柜中,通过串口或者以太网口连接不同型号的PLC、智能仪表或者变频器等设备。FBox产品通过上网,将这些PLC或仪表中的数据发布到互联网云服务器中。均可以随时查看分布在各地的设备数据、了解设备运行状态和报警、远程调试PLC、摄像头监控等功能。

    通过FBox及远程客户端软件,用户可以方便地通过互联网远程更新PLC及人机界面程序,查询分析现场数据,获取现场数据分析问题,远程维护配置;可以通过摄像头查看实时画面,可以更方便地收集现场的运行数据,做出故障报警,维护预警,并根据收集的数据做出改进反馈,以便更好地优化产品。

    FBox设备可广泛应用于空调、供水、楼宇、供暖、冷库、实验设备、空压机、包装、印刷、纺织、租赁设备、环保设备和无人泵站等各行各业。

    FBox设备的特点如下所示:( FBox-2G-lite版除外)

    • ARM CORTEX A8 高速CPU;

    • 内置网络交换机,支持3以太网接口,方便现场组网;

    • 多种无线互联方式:可选WIFI/GPRS/4G支持;

    • 三路串行通讯口: COM1(RS232/RS485/RS422)、COM2(RS485)和COM3(RS232);

    • 2路光电隔离数字输入,2路继电器输出;

    • SD卡,USB HOST支持16G外部存储SD卡或U盘;

    • USB SLAVE下载配置,调试程序。

    FBox客户端

    对FBox设备进行访问或操作,需要使用FBox客户端。

    FBox客户端分为PC客户端、WEB客户端和手机客户端(安卓App和IOS App)。PC客户端可实现远程监控下载、数据读写、故障报警、视频监控和历史数

    据记录等;WEB客户端可通过浏览器直接访问或跨平台访问,但不支持远程下载;手机客户端支持Android(安卓)或IOS系统,可实现报警推送,但不支持远程下载。

    在FBox客户端,需要安装相应的软件才可以访问FBox设备。

    FBox客户端软件(FlexManager)分为PC客户端软件和移动客户端软件(FBox手机APP)。PC客户端软件在PC端使用,实现设备的远程监控,下载、数据读

    写、故障报警、视频监控和历史数据记录等。移动客户端软件安装于手机等设备移动端,可以实现数据读写、故障报警和历史数据记录等功能。

    这些软件可前往 http://www.flexem.cn 网站中进行下载。
