推荐模式VPN透传

将运行FlexManager的PC与FBox之间建立虚拟专用网络（VPN）连接，使数据传输更便捷安全。VPN透传适用于网络PLC，操作简单稳定。本文以FBox通过VPN透传FLEXEM FL3举例说明。

1. 设备设置

FLEXEM FL3：

  • FLEXEM FL3通过以太网与FBox的LAN口通讯；

  • 设置FLEXEM FL3的IP为192.168.110.120（与FBox的WAN IP不在同一网段）。

FBox：

  • 设置FBox的LAN IP为192.168.110.125（与PLC同一网段，不同IP地址）；

  • FBox在FlexManager上线。

运行FlexManager的PC：

  • 安装虚拟网卡，且虚拟网卡设置为自动获取，虚拟网卡安装请参见：安装VPN透传虚拟网卡。
  • 禁用与PLC同网段的网卡。

2. FlexManager设置

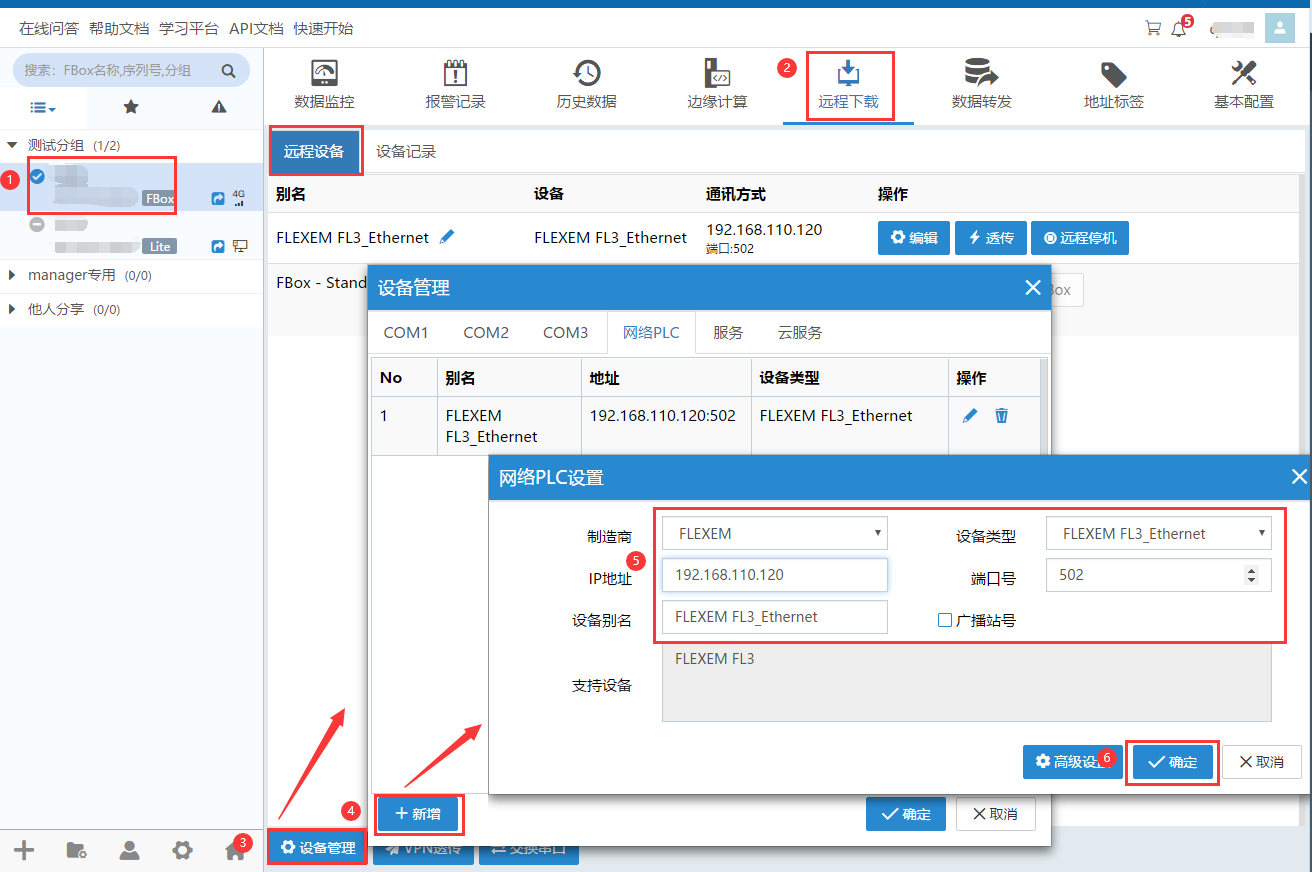

1.添加设备：选择FBox，点击【远程下载】>【远程设备】，点击“设备管理”，在弹出的【设备管理】对话框中选择【网络PLC】页签，点击“新增”，在弹出的【网络PLC设置】对话框中添加FLEXEM FL3，编辑高级设置参数。

image-20230927130719095

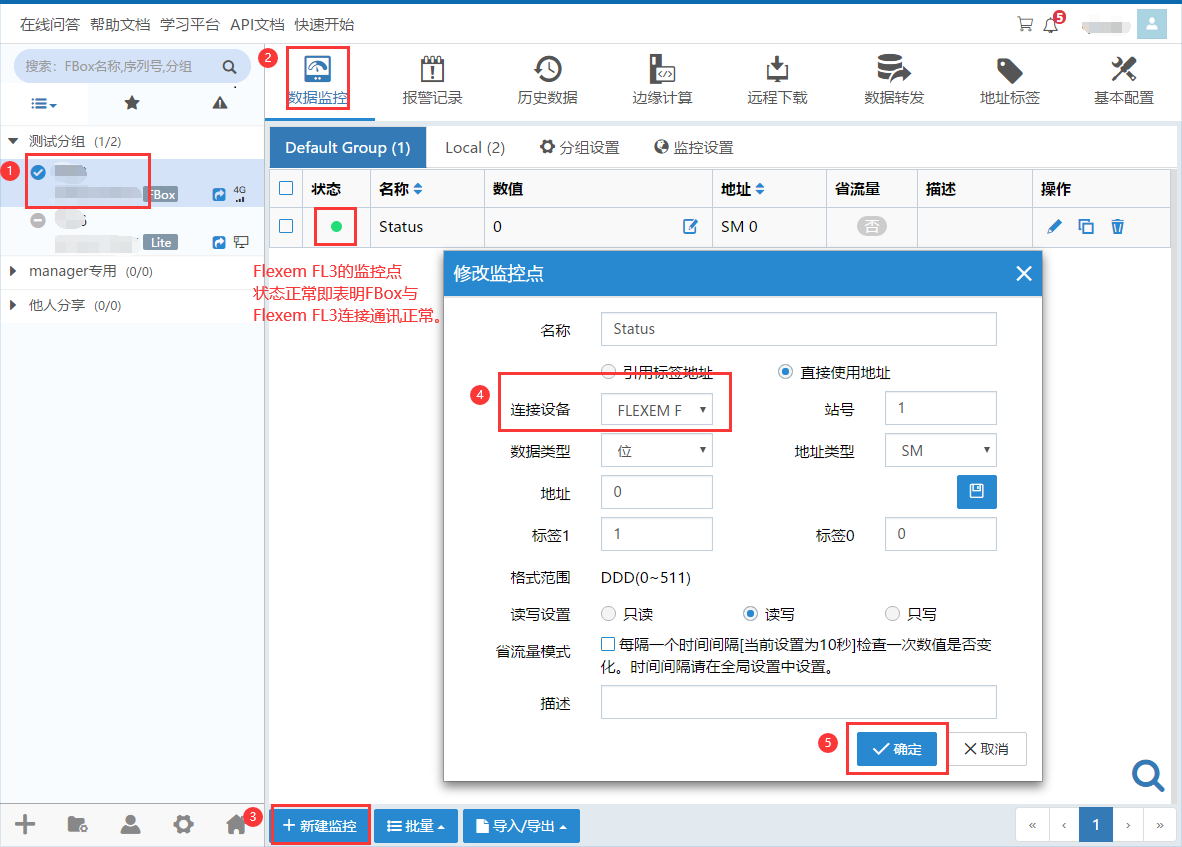

2.检查通讯状态：选择FBox，点击【数据监控】，点击”新建监控“，连接设备选择FLEXEM FL3，创建监控点。监控点的状态为绿色即表明FBox与FLEXEM FL3通讯正常。

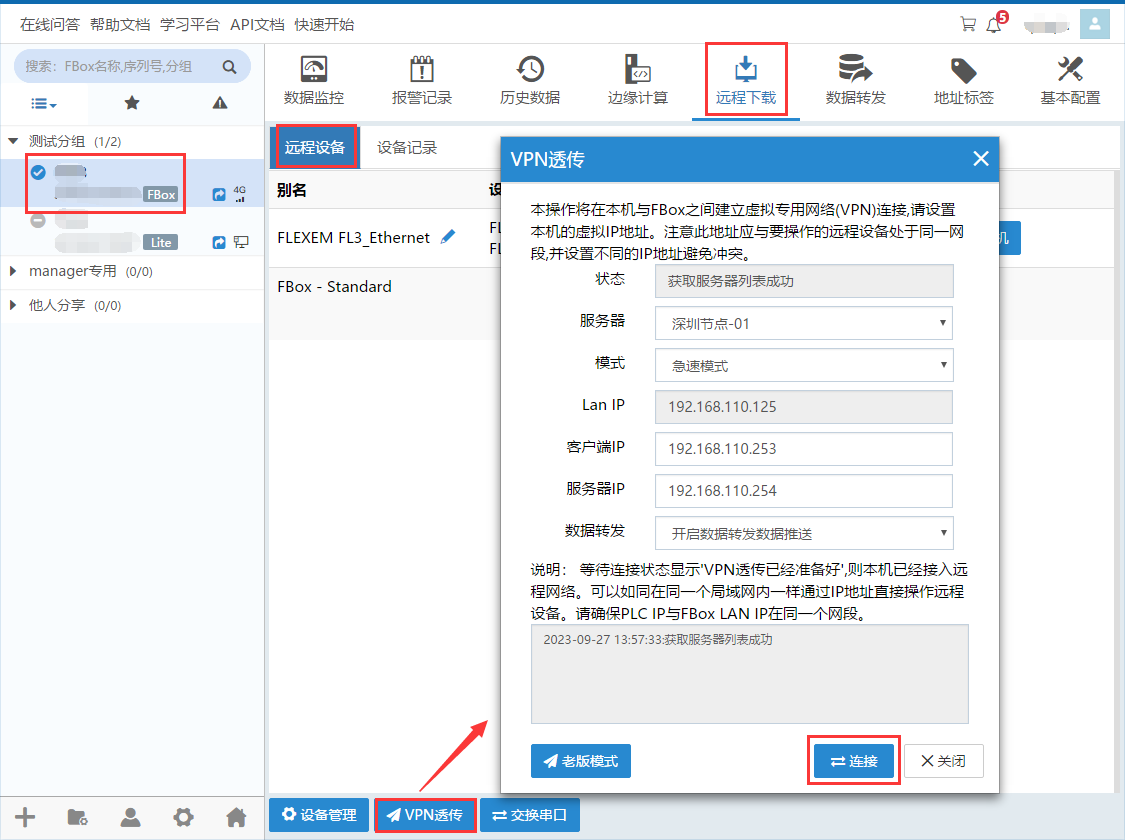

3.选择FBox，点击【远程下载】 > 【设备管理】，点击【VPN 透传】，弹出【VPN透传】窗口。配置相关参数，点击“连接”。

详细配置方法请参见下表。

参数 说明
服务器 选择VPN服务器
检测 检测可用服务器，点击后进行可用服务器检测即探测出能够成功连接的服务器。
重置 重置服务器，点击后重置服务器列表，重置后展示所有服务器。
模式 选择VPN连接模式：急速模式和标准模式。
IP FBox的LAN IP。该IP地址必须与要操作的远程设备处于同一网段，且不与PLC 的IP冲突。
客户端IP VPN透传时虚拟网卡IP地址。该IP地址必须与要操作的远程设备处于同一网段，且不与PLC 的IP和FBox LAN IP冲突。
数据转发 默认：开启数据转发数据推送，即VPN透传通道建立成功后，数据转发正常推送；选择“暂停数据转发数据推送”，即VPN透传通道建立成功后，数据转发不推送。

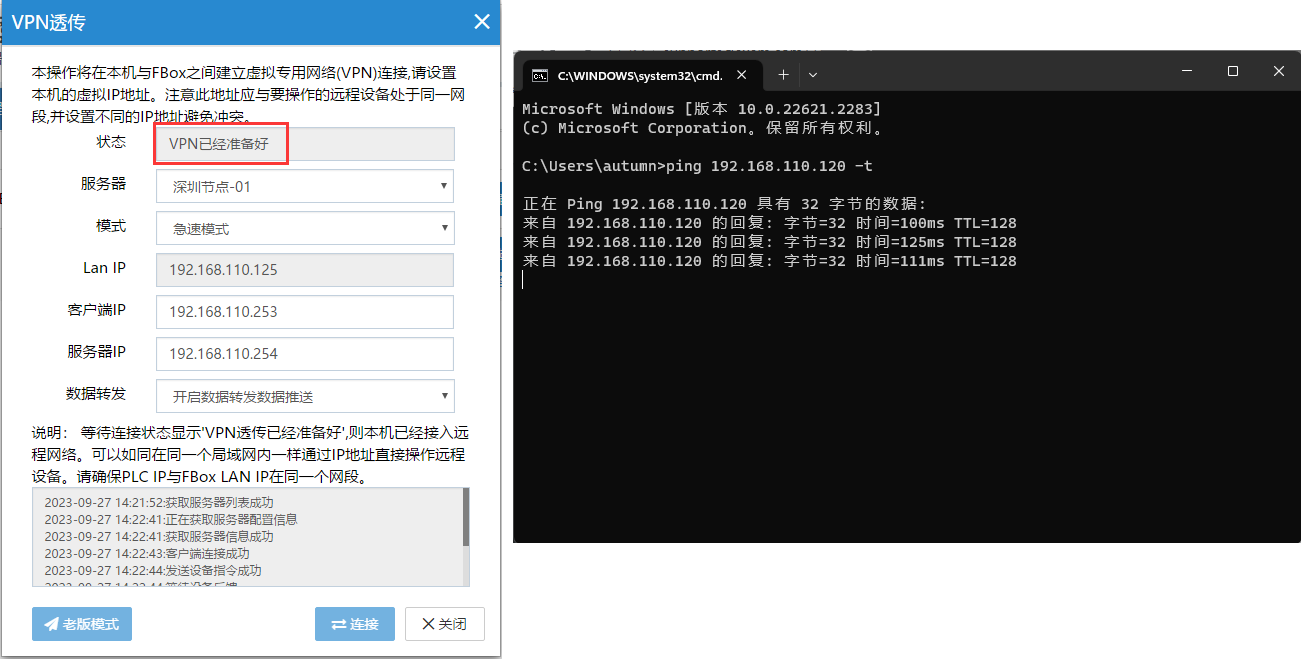

4.等待VPN透传通道建立成功，打开命令提示符，ping PLC的IP地址，返回正常即可通过PLC配置软件下载工程。

3. PLC设置

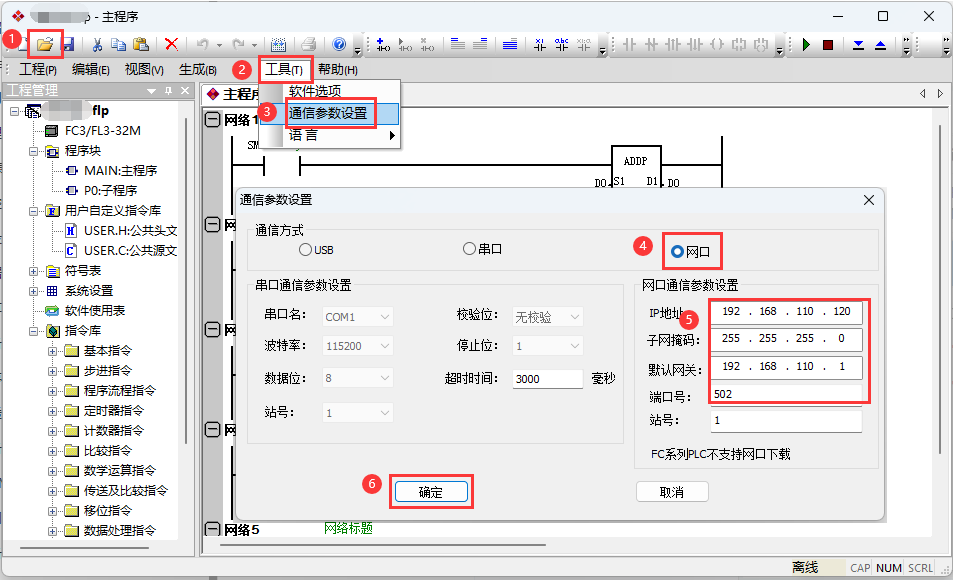

1.打开PLC配置软件（FlexLogic），打开PLC程序，点击“工具”，点击“通信参数设置”，在弹出的【通信参数设置】对话框中选择“串口”，点击“确定”。

image-20230927115005434

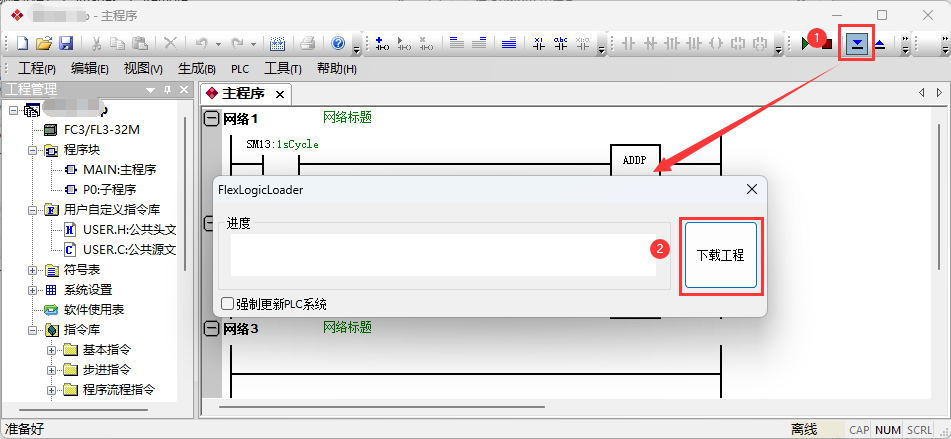

2.点击图标，在弹出的【FlexLogicLoader】对话框点击“下载工程”，即可将PLC配置软件的工程下发到FLEXEM FL3。

3.PLC工程下发完成后，请关闭FlexMangaer的推荐模式VPN透传通道，并重启FBox。
